ชุดประกอบท่อท้ายเรือสำหรับเพลาใบจักร, ท่อท้ายเรือเชื่อมและกลึงตามแบบที่ได้รับการอนุมัติจากอู่ต่อเรือ

รายละเอียดสินค้า:

สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Zhongyuan Marine Equipmen
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
หมายเลขรุ่น: มาตรฐานหรือกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: Based on quotation
รายละเอียดการบรรจุ: ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง
เวลาการส่งมอบ: ขึ้นอยู่กับความต้องการของโครงการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
สามารถในการผลิต: การผลิตที่ปรับแต่งตามความต้องการของโครงการ
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

วัสดุ: เหล็กตีขึ้นรูป C-Mn, เหล็กตีขึ้นรูปสแตนเลส, เหล็กตีโลหะผสม, เหล็กเหนียว, เหล็กหล่อ ขนาด: เป็นการออกแบบ
เน้น:

ท่อท้ายเรือเหล็ก

,

ท่อท้ายเรือเดินทะเลไฮดรอลิก

,

ท่อท้ายเรือเหล็ก

รายละเอียดสินค้า

ชุดประกอบท่อท้ายเรือสำหรับเพลาใบจักร



ภาพรวมผลิตภัณฑ์

ท่อท้ายเรือสำหรับเรือเดินทะเลเป็นช่องทางและส่วนต่อประสานการติดตั้งสำหรับเพลาใบจักรผ่านโครงสร้างท้ายเรือ ขึ้นอยู่กับการจัดเรียงเพลาที่ได้รับการอนุมัติ ท่อท้ายเรือจะจัดเตรียมตำแหน่งสำหรับแบริ่ง ซีล และการเชื่อมต่อที่เกี่ยวข้อง Zhongyuan Marine จัดหาผลิตภัณฑ์ท่อท้ายเรือตามแบบที่เชื่อมและกลึงตามการออกแบบที่ได้รับการอนุมัติจากอู่ต่อเรือ แทนที่จะเป็นขนาดมาตรฐานคงที่

ข้อมูลอ้างอิงที่จำเป็นสำหรับการสอบถามคือแบบแปลนการจัดวางทั่วไปและการกลึงที่ได้รับการอนุมัติ ซึ่งกำหนดการเชื่อมต่อตัวเรือ ช่องเจาะหลักและความยาว ตำแหน่งเพลา และส่วนต่อประสานกับส่วนประกอบที่อยู่ติดกัน ข้อมูลผลิตภัณฑ์ที่มีอยู่จะอธิบายการเชื่อม การกลึง การตรวจสอบขนาดด้วยตนเอง การตรวจสอบแบบไม่ทำลาย และการทดสอบความแน่น/ไฮดรอลิก โดยต้องกำหนดขั้นตอนการตรวจสอบและเกณฑ์การยอมรับที่ใช้บังคับสำหรับแต่ละคำสั่งซื้อ



ข้อมูลจำเพาะด่วน

  • พื้นฐานการออกแบบ: แผนที่ได้รับการอนุมัติจากอู่ต่อเรือ; ขนาดโดยรวมและส่วนต่อประสานเป็นเฉพาะโครงการ
  • การก่อสร้าง: ท่อท้ายเรือที่เชื่อมและกลึงตามที่อธิบายไว้ในข้อมูลผลิตภัณฑ์ที่จัดหาให้
  • ประเภทวัสดุ: มีหมวดหมู่เหล็กห้าประเภทระบุไว้ในแหล่งข้อมูล การกำหนดให้กับชิ้นส่วนแต่ละชิ้นต้องใช้รายการวัสดุ
  • แนวทางการตรวจสอบ: การตรวจสอบขนาดด้วยตนเองพร้อมข้อกำหนดการสำรวจจากเจ้าของหรือบุคคลที่สามที่จะต้องตกลงกันสำหรับคำสั่งซื้อ
  • NDT และการทดสอบ: มีการกล่าวถึง PT, UT, MT และ RT พร้อมกับการทดสอบความแน่นและการทดสอบไฮดรอลิก; ขอบเขตเฉพาะไม่ได้ระบุไว้

พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์

ข้อมูลที่ระบุในแหล่งข้อมูลผลิตภัณฑ์

ประเภทผลิตภัณฑ์ ท่อท้ายเรือสำหรับเพลาใบจักรที่ผลิตตามสั่ง
พื้นฐานการผลิต การเชื่อมและการกลึงตามแผนที่ได้รับการอนุมัติจากอู่ต่อเรือ
ช่วงขนาด / ขนาด ตามการออกแบบ; ไม่มีช่วงมาตรฐานคงที่ให้
วัสดุที่ระบุ เหล็กหล่อ C-Mn; เหล็กหล่อสแตนเลส; เหล็กหล่ออัลลอยด์; เหล็กอ่อน; เหล็กหล่อ
วิธีการ NDT ที่ระบุชื่อ PT; UT; MT; RT
ขั้นตอน NDT ที่อธิบายไว้ ก่อนและหลังการกลึงขั้นสุดท้าย
การตรวจสอบขนาด การตรวจสอบด้วยตนเองเต็มรูปแบบ; การตรวจสอบและสำรวจโดยเจ้าของ / บุคคลที่สามที่ระบุ
การทดสอบที่ระบุ การทดสอบความแน่นและการทดสอบไฮดรอลิก



การผลิต การตรวจสอบ และการทดสอบ

การเชื่อมและการกลึงดำเนินการตามแผนที่ได้รับการอนุมัติจากอู่ต่อเรือ การตรวจสอบขนาดควรใช้จุดอ้างอิง คุณสมบัติที่วัดได้ และความคลาดเคลื่อนที่กำหนดโดยแบบแปลน การระบุว่า "ตามการออกแบบ" ทั่วไปไม่สามารถใช้แทนใบเสนอราคาหรือแบบแปลนการผลิตได้ แหล่งข้อมูลยังระบุด้วยว่ามีการตรวจสอบด้วยตนเองก่อนส่งมอบ

วิธีการ NDT ที่ระบุ ได้แก่ การทดสอบด้วยสารแทรกซึม (PT) การทดสอบด้วยคลื่นอัลตราโซนิก (UT) การทดสอบอนุภาคแม่เหล็ก (MT) และการทดสอบด้วยรังสี (RT) เหล่านี้เป็นเทคนิคการตรวจสอบที่แตกต่างกัน ไม่ใช่หลักฐานว่าทั้งสี่วิธีใช้กับรอยเชื่อมหรือวัสดุทุกชิ้น จุดที่เจ้าของ/บุคคลที่สามเป็นพยานและแผนการตรวจสอบควรได้รับการยืนยันกับข้อกำหนดโครงการที่ใช้บังคับ



การติดตั้งและส่วนต่อประสานเพลา

การออกแบบที่ได้รับการอนุมัติควรกำหนดตำแหน่งการติดตั้งท่อท้ายเรือเมื่อเทียบกับแนวศูนย์กลางเพลาขับเคลื่อน การยึดติดกับตัวเรือ และชุดแบริ่งและซีลที่ประกบกัน นอกจากนี้ยังควรกำหนดพื้นผิวที่ผ่านการกลึงสำเร็จแล้ว และส่วนที่ต้องมีการตรวจสอบความพอดีหรือการจัดแนวโดยอู่ต่อเรือ สิ่งเหล่านี้เป็นรายการตรวจสอบการออกแบบ ไม่ใช่ขนาดผลิตภัณฑ์เพิ่มเติมที่อ้างสิทธิ์โดยหน้านี้



คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1: ส่งแบบแปลน GA และแบบกลึงท่อท้ายเรือที่ได้รับการอนุมัติจากอู่ต่อเรือ รวมถึงการแก้ไขและข้อมูลอ้างอิงเรือ/โครงการ

ขั้นตอนที่ 2: ระบุโครงสร้างท่อ วัสดุส่วนประกอบ และส่วนต่อประสานแบริ่งหลัก ซีล และตัวเรือที่ต้องการ

ขั้นตอนที่ 3: ระบุความคลาดเคลื่อนของขนาด จุดพักการตรวจสอบ และข้อกำหนดการสำรวจโดยเจ้าของ/ชั้นเรียน/บุคคลที่สาม

ขั้นตอนที่ 4: ระบุขอบเขต PT/UT/MT/RT ที่ต้องการ เกณฑ์การทดสอบความแน่น/ไฮดรอลิก และเอกสารการส่งมอบ

ขั้นตอนที่ 5: ยืนยันปริมาณ สถานะการอนุมัติแบบแปลน ปลายทางการส่งมอบ และกำหนดการที่ต้องการ



การใช้งาน

การติดตั้งเพลาขับเคลื่อนเรือ | การจัดเรียงเพลาท้ายเรือที่ออกแบบโดยอู่ต่อเรือ | โครงการเปลี่ยนท่อท้ายเรือที่ตรงกับแบบแปลน



แบบแปลนและรูปถ่าย

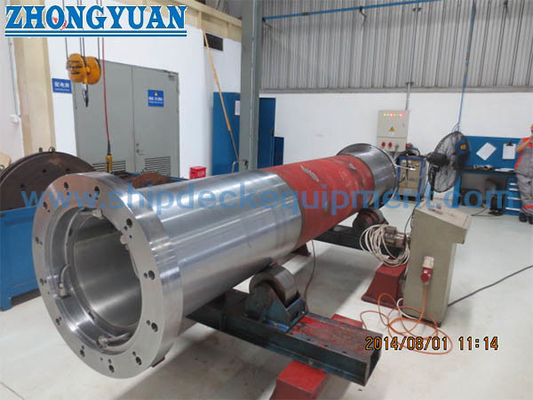

ชุดประกอบท่อท้ายเรือสำหรับเพลาใบจักร, ท่อท้ายเรือเชื่อมและกลึงตามแบบที่ได้รับการอนุมัติจากอู่ต่อเรือ

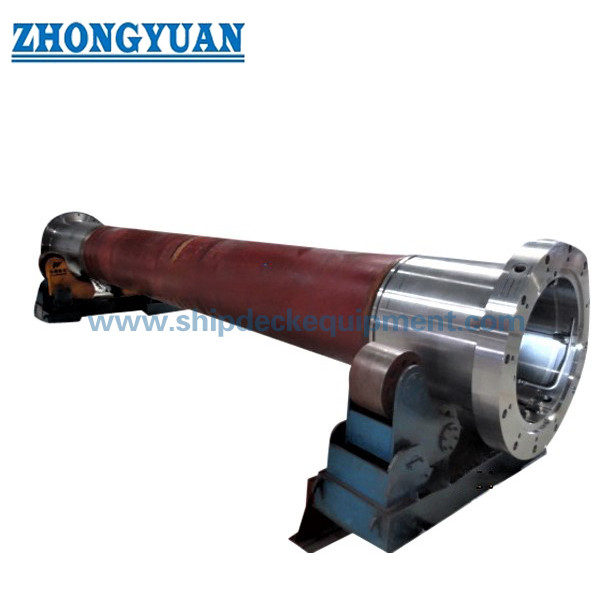

ชุดประกอบท่อท้ายเรือสำหรับเพลาใบจักร, ท่อท้ายเรือเชื่อมและกลึงตามแบบที่ได้รับการอนุมัติจากอู่ต่อเรือ

ชุดประกอบท่อท้ายเรือสำหรับเพลาใบจักร, ท่อท้ายเรือเชื่อมและกลึงตามแบบที่ได้รับการอนุมัติจากอู่ต่อเรือ



คำถามที่พบบ่อย

คำถามที่ 1: มีขนาดหรือรุ่นท่อท้ายเรือมาตรฐานหรือไม่?

คำตอบที่ 1: ข้อมูลผลิตภัณฑ์ที่จัดหาให้ระบุขนาด "ตามการออกแบบ" และไม่มีตารางรุ่นมาตรฐาน ดังนั้นการสอบถามควรมีแบบแปลนที่ได้รับการอนุมัติ

คำถามที่ 2: "ชุดประกอบท่อท้ายเรือ" รวมแบริ่งและซีลเพลาโดยอัตโนมัติหรือไม่?

คำตอบที่ 2: ไม่มีขอบเขตแพ็คเกจมาตรฐานที่กำหนดไว้ในแหล่งข้อมูล รายการเหล่านี้ต้องระบุแยกต่างหากในแบบแปลนและการเสนอราคาที่ได้รับการอนุมัติ

คำถามที่ 3: จำเป็นต้องใช้วิธี NDT ทั้งสี่วิธีสำหรับท่อท้ายเรือทุกชิ้นหรือไม่?

คำตอบที่ 3: ไม่จำเป็นเสมอไป PT, UT, MT และ RT ระบุไว้ในแหล่งข้อมูล แต่ระเบียบวิธี สถานที่ ขอบเขต และเกณฑ์การยอมรับที่แท้จริงต้องมีแผนการตรวจสอบเฉพาะโครงการ
