Fairlead สี่ลูกกลิ้งสำหรับเรือวิศวกรรม | CB 3015 Type A สำหรับสายลากจูงและจอดเรือ

สี่ล้อฟายเลดสําหรับเรือเครื่องจักร CB 3015 ประเภท A สําหรับสายลากและลาก

ภาพรวมสินค้า

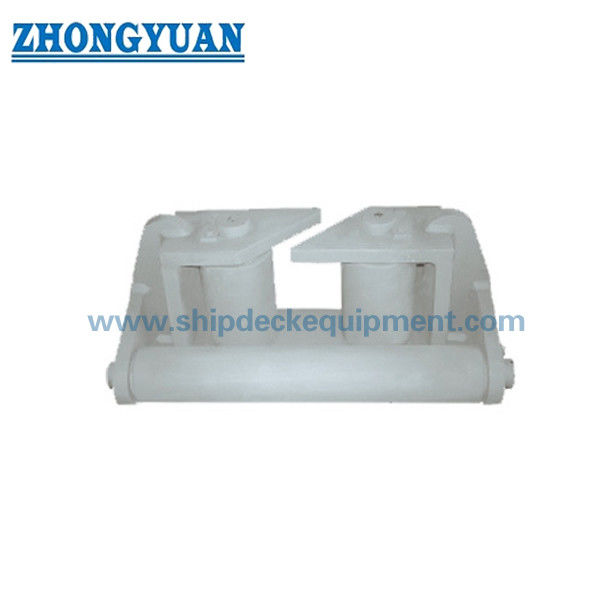

CB 3015 แบบ A เรือเครื่องยนต์ fairlead เป็นชุดการนําม้วนที่ใช้ในการควบคุมเส้นทางของเชือกสายเหล็กหรือสายอื่นที่กําหนดตามโครงการที่ตําแหน่งเชือกเครื่องยนต์การ จัด แผน 4 รอลเลอร์ ใช้ รอลเลอร์ สูง สอง และ รอลเลอร์ ทิศ ทิศ สอง เพื่อ สร้าง ช่อง ที่ นํา, ช่วยให้สายเปลี่ยนทิศทางในขณะที่ลดการสัมผัสเลื่อนกับขอบเหล็กคง

ระยะขนาดขึ้นอยู่กับเส้นกว้างของม้วนตั้งตั้ง D จาก 100 ถึง 300 มิลลิเมตร โดยมีเส้นกว้างของเชือกเหล็กมาตรฐานจาก 19.5 ถึง 56 มิลลิเมตรการคัดเลือกควรถูกประสานงานกับระบบลากเรือหรือการวางเรือ, การก่อสร้างสาย, มุมการนํา, ความยุ่งยากในการออกแบบโครงการ, พื้นฐานการติดตั้ง, วัสดุม้วน, การจัดวาง shaft, วิธีการหล่อลื่น, ระบบเคลือบ, และวงกว้างของการตรวจสอบเบอร์มาตรฐานอย่างเป็นทางการคือ CB 3015-1983, ซึ่งมักจะแสดงในเอกสารที่ผ่านมาด้วยชื่อ CB* 3015-83

รายละเอียดเร็ว

• ประเภทสินค้า: เรือเครื่องจักรกล 4 รอลเลอร์ fairlead → นําสายลากหรือติดเรือผ่านช่องลากที่ควบคุม; มันไม่ใช่เครื่องลิงหรือเครื่องยก
• มาตรฐานและประเภท: CB 3015-1983 ประเภท A → อ้างอิงสําหรับการจัดลําดับประเภท A, การกําหนดขนาดและขนาดหลัก

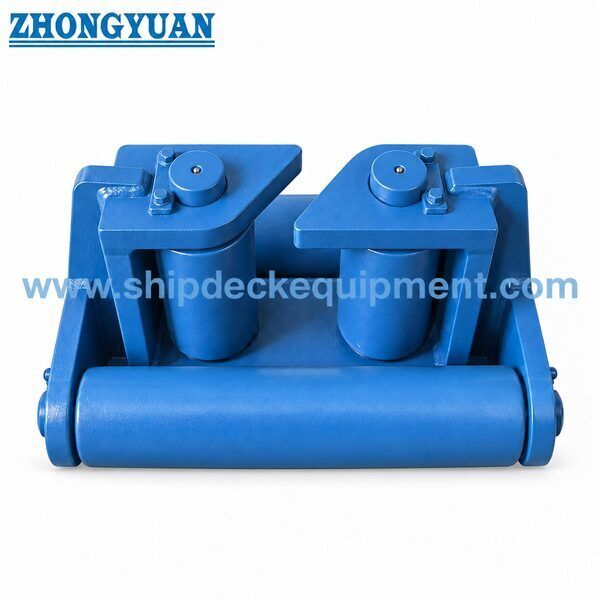

• การจัดวางม้วน: สองม้วนตั้ง + สองม้วนแนวราบ → สนับสนุนการนําสายในทิศทางนําแนวราบและแนวตั้ง
• กว้างของม้วนแนวตั้ง D: 100 / 150 / 200 / 250 / 300 มม → การกําหนดรุ่นหลักสําหรับการเสนอราคาและการยืนยันภาพวาด
• กว้างระดับขอบ D1: 85 ถึง 250 mm → สอดคล้องกับกรอบประเภท A และกณิตศาสตร์การติดต่อสาย
• กว้างเส้นใยสายเหล็กที่ใช้ได้: 19.5 ถึง 56 มิลลิเมตร, อ้างอิง → ความเหมาะสมสุดท้ายขึ้นอยู่กับการก่อสร้างสายใย, มุมนํา, และฐานภาระโครงการ
• กล่องหลัก: L 540 หมื่น 460 มม, B 340 900 มม, H 240 620 มม → ใช้สําหรับการวางแผนคานหรือป้อมปราบและตรวจสอบพื้นที่ติดตั้ง
• วัสดุและการสรุป: เหล็ก C-Mn, เหล็กอ่อน, เหล็กไร้ขัดเหล็ก, การระเบิดและ epoxy shop primer, การเคลือบ, การกระปุกหรือการเคลือบโครงการ → วัสดุส่วนประกอบและการเสร็จจริงต้องยืนยันก่อนการผลิต.

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยัน CB 3015-1983 ประเภท A และเลือกรุ่น D100, D150, D200, D250 หรือ D300 ตามการออกแบบของภาชนะและการเปิดม้วนที่ต้องการ

ขั้นตอนที่ 2: ยืนยันกว้างของเชือกเชือกเหล็ก, การสร้างเชือก, ความต้องการการบิดขั้นต่ํา, ทิศทางสายการทํางาน, และมุมนําคาดกว้างเชือกมาตรฐานไม่ควรถูกพิจารณาเป็นผลิตภัณฑ์ SWL หรือ MBL.

ขั้นตอนที่ 3: ยืนยันตําแหน่งการติดตั้ง, พื้นที่ว่าง, การจัดวางหลุมติดตั้ง, มูลนิธิหรือการเสริมท้องถิ่น, และถ้า fairlead เป็นสําหรับโครงการสร้างใหม่หรือเปลี่ยน.

ขั้นตอนที่ 4: ยืนยันวัสดุส่วนประกอบแยกสําหรับกรอบ, รอลเลอร์, แกน, ไม้ร่วงหรือหมุน, พร้อมกับความต้องการในการหล่อลื่นและการบํารุงรักษา

ขั้นตอนที่ 5: ยืนยันการบําบัดพื้นผิว, การเคลือบสุดท้าย, การติดตามวัสดุ, การมีส่วนร่วมของสังคมชั้นเรียน, การเป็นพยานในการตรวจสอบ, และขอบเขตการรับรองก่อนการเสนอราคา

ขั้นตอนที่ 6: เสนอปริมาณ, ประเภทของภาชนะ, การใช้งาน, รูปหรือรูปภาพ, สถานที่จัดส่ง, เวลาในการจัดส่งที่ต้องการ, และความต้องการในการเปลี่ยนตัวแทน

โครงสร้าง

โรลเลอร์ตั้งสองตัว โรลเลอร์แนวราบสองตัว โรลเลอร์ชัฟต์ รางข้างและกองทุน อินเตอร์เฟซการติดตั้ง-หลุม การเปิดเชือกที่นําทาง การรักษาผิวปกป้อง

การนํารถล้อ การติดตั้งและคุณภาพ

• การจัดลําเลียงม้วนสี่ด้านสามารถนําเส้นที่มีการเปลี่ยนแปลงทิศทางทั้งแนวราบและแนวตั้งเกิดขึ้น โดยลดการเลื่อนตรงกับช่องเปิดเหล็กคงที่
• ขนาด D มาตรฐาน 5 ตัว ให้จุดเริ่มต้นที่ชัดเจนสําหรับการสอดคล้องกว้างเชือกและการจัดวางภาชนะ; การเลือกสุดท้ายยังคงควรตรวจสอบกับการก่อสร้างเชือกและสภาพภาระโครงการ
• การสอดคล้องของม้วน, ความเหมาะสมของแกน, ความสะอาดของแกน, และการหมุนอิสระควรถูกควบคุมระหว่างการประกอบเพื่อให้สายติดต่อกับพื้นผิวม้วนที่กําหนดไว้
• พื้นผิวที่ติดต่อกับเชือกควรเรียบและไม่มีขอบคมที่อาจทําลายเชือกเหล็ก, เชือกสังเคราะห์, หรือเคลือบเชือกป้องกัน
• กรอบและการติดตั้งอินเตอร์เฟซการปฏิกิริยาสายโอนในโครงสร้างเรือที่สนับสนุน; การออกแบบรากฐาน, การติดตั้ง,และการเสริมท้องถิ่นยังคงเป็นความรับผิดชอบของการออกแบบเรือหรือการจัดทําโรงเรือ.
• ส่วนที่สกัดขาด, ไม้กิ่งหรือหมุนยาง, จุดการเลื่อน, และรายละเอียดการยึดตัวหมุนสามารถยืนยันได้ตามแผนงานและปรัชญาการบํารุงรักษา.
• ใบรับรองวัสดุ การตรวจสอบมิติ การตรวจสอบหมุนเวียน การตรวจสอบเคลือบ และการเป็นพยานในชั้นเรียนสามารถจัดทําตามขอบเขตการสั่งซื้อที่ตกลงกันได้

คุณสมบัติตามสั่ง

• มาตรฐาน: CB 3015-1983 / legacy CB* 3015-83 → ใช้เมื่อรายละเอียดของเรือหรือการออกแบบการแทนที่เรียกร้องให้มีการจัดทําเรือวิศวกรรมนี้
• ประเภท: ประเภท A สภาพสี่ม้วน → สองม้วนแนวตั้งและสองม้วนแนวราบสร้างช่องเปิดสายนํา
• ระดับรุ่น: D100 / D150 / D200 / D250 / D300 → การกําหนดรุ่นตามวงกว้างของม้วนแนวตั้ง
• สายใยที่ใช้ได้: Φ19.5 / 26 / 37.5 / 48.5 / 56 มิลลิเมตร, อ้างอิง → ตรวจสอบการก่อสร้างสายใยและความต้องการการบิดโครงการก่อนการสั่งซื้อ
• วัสดุ: เหล็ก C-Mn / เหล็กอ่อน / เหล็กไร้ขัด → วัสดุที่แม่นยําสําหรับกรอบ, รอลเลอร์, หมุนและต้นไม้
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + epoxy shop primer, painted, polished, galvanized, or customized → ความเหมาะสมกับชิ้นส่วนเคลื่อนไหวและเคลือบภาชนะสุดท้ายต้องตรวจสอบ
• การติดตั้ง: ผิวหน้าช่องติดตั้งตามตารางมิติมาตรฐาน → รากฐาน, เครื่องเชื่อม, การเสริมทอหรือบอลวาร์ค, และทิศทางสายต้องการการยืนยันโครงการ
• ความต้องการใบรับรอง: มีให้ตามความต้องการของโครงการ → ใบรับรองผู้ผลิต ใบรับรองวัสดุ ใบรับรองชั้น หรือขอบเขตการตรวจสอบพยาน ควรตกลงกันก่อนการนําเสนอราคา

วิธี การ

Towing or mooring line approaches the fairlead → Line contacts the required vertical and/or horizontal roller → Rollers rotate as the line changes direction → Contact reaction passes through shafts and frame → Load is transferred into the vessel mounting foundation

การใช้งาน

เครื่องบดดิน เครื่องกีฬาเรือ เครื่องขับกระบะเครื่องยนต์ เครื่องบดเครื่องยนต์ เรืองานก่อสร้าง ตําแหน่งนําทางสายลาก ตําแหน่งนําทางสายลาก โครงการก่อสร้างใหม่และการเปลี่ยน

การรับรองและข้อดี

ใบรับรองและการตรวจสอบสามารถจัดทําตามความต้องการของโครงการ, ความสามารถติดตามวัสดุ, สอบที่ตกลงกัน, และวิธีการอนุมัติของสังคมจัดหมวดหมู่

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1:วิธีการเลือกขนาดที่ถูกต้อง CB 3015 ประเภท A

A1:เริ่มต้นด้วยการวาดภาชนะ, กว้างของม้วน D, กว้างของสายไหมที่ใช้ได้, เปิดที่ต้องการชัดเจน, ทิศทางสาย, และพื้นที่ติดตั้งที่ว่าง. จากนั้นยืนยันการก่อสร้างสายไหม, มุมนํา,ภาระการออกแบบโครงการ, และการจัดตั้งรากฐาน ก่อนการอนุมัติสุดท้าย

Q2:กว้างของสายไหมที่ใช้ได้แสดง SWL fairlead หรือ MBL

A2:ไม่ ตารางนี้ให้กว้างสายพานมาตรฐานและขนาดหลัก มันไม่ได้ให้ผลิตภัณฑ์ SWL, MBL, ภาระการทดสอบ, หรือภาระการหักที่ตรวจสอบค่าเหล่านี้ต้องกําหนดจากพื้นฐานการออกแบบโครงการ, การคํานวณโครงสร้าง, พื้นฐานของภาชนะ, และความต้องการการอนุมัติ

Q3:อะไรที่ต้องยืนยันก่อนการผลิตและการรับรอง

A3:ยืนยันมาตรฐานและประเภท รุ่น D ข้อมูลเชือก วัสดุกรอบและม้วน รายละเอียดของแกนและกระโปรงหรือหมุน, การปรับน้ํามัน, การรักษาพื้นผิว, พื้นฐานการติดตั้ง, ปริมาณ, ขอบเขตการรับรองความต้องการของสังคมชั้นจุดหมาย และตารางการจัดส่ง
