20–76 มม. สวิดเดิลเฮดแฟร์ลีดสำหรับการลากจูงและผูกเรือ | แฟร์ลีดหมุนติดดาดฟ้า

20–76 มม. Fairlead หัวหมุนสำหรับลากจูงและผูกเรือ | Fairlead หมุนติดตั้งบนดาดฟ้า

ภาพรวมผลิตภัณฑ์

Fairlead หัวหมุนขนาด 20-76 มม. เป็นชุดนำเชือกติดตั้งบนดาดฟ้าสำหรับจัดวางการผูกและลากจูงเรือที่ทิศทางของเชือกอาจเปลี่ยนแปลงระหว่างการใช้งาน หัวหมุนและชุดลูกรอกช่วยให้เส้นทางเชือกสอดคล้องกับมุมนำที่แท้จริง ลดการสัมผัสด้านข้างที่ลูกรอกและสนับสนุนการเปลี่ยนทิศทางเข้าหรือออกจากอุปกรณ์ลากจูงและผูกเรืออย่างราบรื่น

ผลิตภัณฑ์นี้มักทำการตลาดเป็น fairlead หัวหมุน 360 องศา อย่างไรก็ตาม ข้อมูลทางเทคนิคที่ให้มาระบุการเคลื่อนที่ของลูกรอก 90 องศา และช่วงหัวหมุน ±90 องศา ดังนั้น การหมุน 360 องศาอย่างต่อเนื่องจึงไม่ได้รับการยืนยันในหน้านี้ และควรตรวจสอบกับแบบแปลนการจัดวางทั่วไปที่ได้รับการอนุมัติ ช่วงขนาดครอบคลุมเส้นผ่านศูนย์กลางเชือกตั้งแต่ 20 ถึง 76 มม. การกำหนดภาระ ค่าความแข็งแรงที่จุดแตกหักเฉพาะรุ่น การเชื่อมต่อฐาน การเสริมแรงดาดฟ้า และขอบเขตการตรวจสอบควรได้รับการยืนยันสำหรับแต่ละโครงการ

ข้อมูลจำเพาะด่วน

• เส้นผ่านศูนย์กลางเชือกที่ใช้ได้: 20-76 มม. → เก้าขนาดที่ระบุรองรับการเลือกรุ่นเบื้องต้นและการเปรียบเทียบแบบแปลน
• ช่วงความแข็งแรงที่จุดแตกหักที่ประกาศ: 32-200 MT → ใช้คำศัพท์ต้นทางเท่านั้น ไม่ได้นำเสนอเป็น SWL, MBL, โหลดทดสอบ หรือโหลดที่อนุญาต หากไม่มีตารางโหลดเฉพาะรุ่น
• ข้อมูลการหมุน: ลูกรอก 90° + หัวหมุน ±90° → รองรับมุมนำเชือกที่เปลี่ยนแปลง การหมุนหัว 360° อย่างต่อเนื่องยังคงต้องได้รับการยืนยัน
• ขนาดหลัก: A, B, H และ Φ → ใช้สำหรับการตรวจสอบพื้นที่ดาดฟ้าและการประสานงานแบบแปลน GA การกำหนด Φ ที่แน่นอนต้องใช้แบบแปลนโครงการ
• โครงสร้าง: หัวหมุน, ลูกรอก, เพลา/สลัก, ขายึด, และฐานยึด → ควรระบุชุดแบริ่งหรือบูชและตัวหยุดการหมุน
• ตัวเลือกวัสดุ: เหล็ก C-Mn / เหล็กหล่อ พร้อมเหล็กกล้าไร้สนิมที่กล่าวถึงเป็นตัวเลือกโครงการ → ต้องยืนยันเกรดที่แน่นอนและโครงสร้างส่วนประกอบก่อนเสนอราคา
• การเคลือบพื้นผิว: การพ่นทราย Sa 2.5 + อีพ็อกซี่ไพรเมอร์ 1 ชั้นเป็นระบบอ้างอิง → การเคลือบขั้นสุดท้ายเป็นไปตามข้อกำหนดการทาสีของเรือหรือโครงการ
• จุดเน้นการติดตั้ง: เส้นทางรับน้ำหนักติดตั้งบนดาดฟ้า → การเชื่อมต่อฐาน ระยะห่างโดยรอบ โครงสร้างรองรับ และรายละเอียดการเชื่อมหรือการขันน็อตต้องได้รับการยืนยันจากอู่ต่อเรือหรือสำนักงานออกแบบ

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1: ยืนยันประเภทเชือกและเส้นผ่านศูนย์กลางที่ระบุ ตารางที่ให้มาจะถูกระบุด้วยเส้นผ่านศูนย์กลางเชือก ความเหมาะสมสำหรับเชือกสังเคราะห์หรือโซ่สมอต้องได้รับการยืนยันแยกต่างหาก

ขั้นตอนที่ 2: ยืนยันพื้นฐานการรับน้ำหนักและระบุความแข็งแรงที่จุดแตกหักขั้นต่ำของเชือก โหลดการทำงานที่คาดหวัง ปัจจัยด้านความปลอดภัย และภาระการลากจูงหรือการผูก ขอตารางโหลดเฉพาะรุ่น เนื่องจากช่วง 32-200 MT ที่ระบุไม่ได้จับคู่กับขนาดเชือกแต่ละขนาด

ขั้นตอนที่ 3: ยืนยันขอบเขตการนำเชือกที่ต้องการ ระบุมุมนำแนวนอนและแนวตั้ง และตรวจสอบว่าโครงการต้องการการเคลื่อนที่ของหัว ±90°, การเคลื่อนที่ของลูกรอก 90°, หรือการหมุน 360° อย่างแท้จริง

ขั้นตอนที่ 4: ยืนยันส่วนต่อประสานการติดตั้ง: ตำแหน่งดาดฟ้า รูปทรงฐาน การเชื่อมหรือการขันน็อต การเสริมแรงดาดฟ้า ระยะห่างโดยรอบ และความสัมพันธ์กับกว้าน ตะขอเกี่ยวลากจูง หรืออุปกรณ์จัดการเชือกอื่นๆ

ขั้นตอนที่ 5: ยืนยันเกรดวัสดุ ข้อกำหนดร่องลูกรอก ประเภทแบริ่งหรือบูช การซีล จุดหล่อลื่น ระบบเคลือบ ข้อกำหนดอุณหภูมิต่ำ และตัวเลือกเหล็กกล้าไร้สนิมหรือเหล็กกล้าพิเศษใดๆ

ขั้นตอนที่ 6: ระบุปริมาณ ประเภทเรือ ข้อกำหนดของสมาคมการจำแนกประเภท ขอบเขตการตรวจสอบและใบรับรอง แบบแปลน GA หรือการติดตั้ง สถานที่จัดส่ง และวันที่ส่งมอบที่ต้องการ

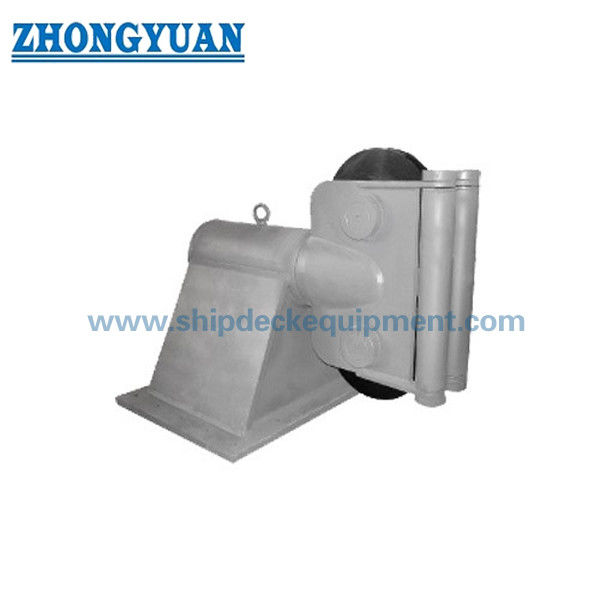

โครงสร้าง

หัวหมุน | ลูกรอกมีร่อง | ชุดเพลา/สลัก | ขายึด | ชุดแบริ่งหรือบูชที่ต้องยืนยัน | ฐานยึดดาดฟ้า | ตัวหยุดการหมุนและชุดล็อคที่ต้องยืนยัน

ข้อดีด้านการหมุน การนำเชือก และการติดตั้ง

• หัวหมุนสามารถปรับตามการเปลี่ยนแปลงทิศทางการนำเชือก ซึ่งช่วยลดแรงกดด้านข้างที่เกิดจากการบังคับเชือกผ่านการจัดแนวลูกรอกแบบตายตัว
• ร่องลูกรอกที่เข้ากันได้ดีและพื้นผิวสัมผัสเชือกที่เรียบสามารถลดการเสียดสีเฉพาะจุดและการสัมผัสที่ไม่สม่ำเสมอ โปรไฟล์ร่องควรได้รับการยืนยันสำหรับโครงสร้างและเส้นผ่านศูนย์กลางเชือกที่ระบุ
• การเคลื่อนที่ของหัวหมุนและลูกรอกควรยังคงเป็นอิสระตลอดขอบเขตการทำงานที่ได้รับอนุมัติ ควรตรวจสอบตัวหยุดการหมุน โครงสร้างที่อยู่ติดกัน และระยะห่างของเชือกบนแบบแปลนการจัดวางเรือ
• เพลาลูกรอก แบริ่งหรือบูช ซีล และจุดหล่อลื่นเป็นส่วนประกอบที่สำคัญต่อการบำรุงรักษา การออกแบบที่แน่นอนและช่วงการบริการควรได้รับการยืนยันจากแบบแปลนและคู่มือของผู้จำหน่ายที่ได้รับการอนุมัติ
• แรงที่กระทำต่อ Fairlead จะถูกถ่ายโอนผ่านฐานยึดไปยังโครงสร้างดาดฟ้าที่รองรับ การเสริมแรงดาดฟ้า และรายละเอียดการเชื่อมหรือการขันน็อตควรได้รับการตรวจสอบโดยอู่ต่อเรือหรือสำนักงานออกแบบเรือ
• การตรวจสอบการติดตามวัสดุ การตรวจสอบการหล่อหรือการผลิต การตรวจสอบมิติ NDT การตรวจสอบโหลด และการสังเกตการณ์ของชั้นเรียนสามารถจัดเตรียมได้ตามขอบเขตโครงการที่ตกลงกันและขั้นตอนการอนุมัติ

คุณลักษณะที่กำหนดเอง

• ประเภทผลิตภัณฑ์: Fairlead หัวหมุน → ตัวนำเชือกหลายทิศทางสำหรับการจัดวางการผูกและลากจูงเรือ
• ช่วงขนาดเชือก: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 มม. → เลือกตามตารางขนาดเชือกที่ให้มาและแบบแปลนที่ได้รับการอนุมัติ
• รูปแบบการหมุน: ลูกรอก 90° + หัวหมุน ±90° ตามข้อมูลที่ให้มา → การหมุน 360° อย่างต่อเนื่องต้องได้รับการยืนยัน
• คำศัพท์เกี่ยวกับโหลด: ความแข็งแรงที่จุดแตกหัก 32-200 MT ตามที่ให้มา → ต้องระบุคำจำกัดความที่แน่นอน ปัจจัยด้านความปลอดภัย และค่าสำหรับแต่ละขนาดก่อนการเลือกทางวิศวกรรม
• วัสดุ: เหล็ก C-Mn / เหล็กหล่อ → ต้องยืนยันเกรดที่แน่นอน ขอบเขตการหล่อ และส่วนประกอบที่ผลิตขึ้น
• การเคลือบพื้นผิว: การพ่นทราย Sa 2.5 + อีพ็อกซี่ไพรเมอร์เป็นข้อมูลอ้างอิง → การเคลือบขั้นสุดท้าย DFT สี และระบบการซ่อมแซมเป็นไปตามข้อกำหนดโครงการ
• การติดตั้ง: ติดตั้งบนดาดฟ้า → การเชื่อมต่อฐานและโครงสร้างรองรับต้องตรงกับการจัดวางเรือและเส้นทางรับน้ำหนักที่ได้รับการอนุมัติ
• ข้อกำหนดใบรับรอง: มีให้ตามขอบเขตการสั่งซื้อ → ใบรับรองผู้ผลิต ใบรับรองวัสดุ ใบรับรองชั้นเรียน รายงาน NDT และการตรวจสอบโดยผู้สังเกตการณ์ควรตกลงกันก่อนเสนอราคา

วิธีการทำงาน

เชือกเข้าหา fairlead → หัวหมุนหันไปตามทิศทางการนำเชือกที่เปลี่ยนแปลง → ลูกรอกหมุนขณะที่เชือกเคลื่อนที่ → ร่องนำเชือกพร้อมจำกัดการสัมผัสด้านข้าง → แรงปฏิกิริยาผ่านเพลา ขายึด และฐานยึดไปยังโครงสร้างดาดฟ้าที่เสริมแรง

การใช้งาน

เรือลากจูง | เรือทำงาน | เรือวิศวกรรม | สถานีลากจูงเรือ | สถานีผูกเรือที่มีมุมนำเชือกเปลี่ยนแปลง | โครงการสร้างใหม่และโครงการเปลี่ยนทดแทน

ใบรับรองและข้อดี

สามารถจัดเตรียมใบรับรองได้ตามความต้องการของโครงการ ขอบเขตการตรวจสอบ การติดตามวัสดุ และขั้นตอนการอนุมัติของสมาคมการจำแนกประเภท

ใบรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

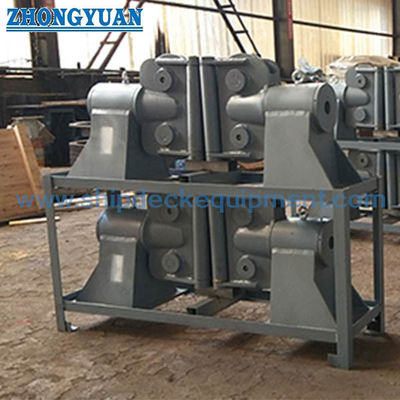

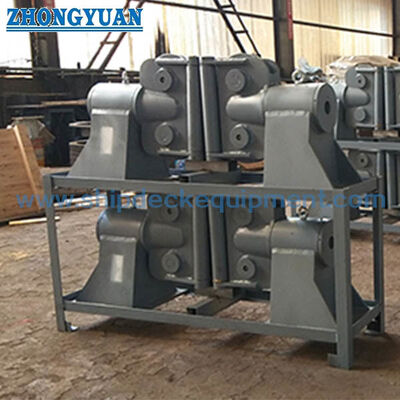

แบบแปลนและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: Fairlead นี้ให้การหมุนหัวแบบหมุน 360 องศาอย่างต่อเนื่องหรือไม่?

คำตอบที่ 1: ไม่ได้รับการยืนยันจากข้อมูลที่ให้มา ผลิตภัณฑ์นี้ทำการตลาดเป็น fairlead หัวหมุน 360 องศา ในขณะที่การเคลื่อนที่ที่ระบุคือลูกรอก 90° และหัวหมุน ±90° การหมุนอย่างต่อเนื่องจริง ตัวหยุด และขอบเขตการทำงานควรได้รับการยืนยันในแบบแปลน GA ที่ได้รับการอนุมัติ

คำถามที่ 2: ช่วงความแข็งแรงที่จุดแตกหัก 32-200 MT สามารถใช้เป็น SWL ของ fairlead ได้หรือไม่?

คำตอบที่ 2: ไม่ คำศัพท์ที่ให้มาคือความแข็งแรงที่จุดแตกหัก และไม่มีการจับคู่ขนาดต่อขนาดหรือปัจจัยด้านความปลอดภัยให้มา ไม่ควรแปลงเป็น SWL, MBL ของเชือก, โหลดทดสอบ หรือโหลดที่อนุญาต หากไม่มีการคำนวณ ตารางโหลด และพื้นฐานการอนุมัติโครงการของผู้ผลิต

คำถามที่ 3: ข้อมูลการบำรุงรักษาใดที่จำเป็นสำหรับ fairlead หัวหมุน?

คำตอบที่ 3: ตรวจสอบสภาพร่องลูกรอก การหมุนที่ราบรื่น การสึกหรอของเพลาและสลัก ประเภทแบริ่งหรือบูช สภาพซีล จุดหล่อลื่น ข้อมูลจำเพาะของจาระบี ตัวหยุดการหมุน การเชื่อมหรือการขันน็อตฐาน และช่วงเวลาการตรวจสอบ รายละเอียดเหล่านี้ควรรวมอยู่ในคู่มือที่ได้รับการอนุมัติหรือเอกสารข้อมูลโครงการ

การสั่งซื้อ

MOQ: 1 หน่วย | การจัดส่ง: 30-60 วัน | มีบริการปรับแต่ง

คำถามที่พบบ่อย

คำถามที่ 1: ทำไมต้องใช้ swivel fairlead?
คำตอบ: เพื่อรองรับทิศทางเชือกที่เปลี่ยนแปลงและลดแรงกดด้านข้าง

คำถามที่ 2: จะเลือกขนาดได้อย่างไร?
คำตอบ: ขึ้นอยู่กับเส้นผ่านศูนย์กลางเชือกและความแข็งแรงที่จุดแตกหัก

คำถามที่ 3: มันหมุนได้เต็มที่หรือไม่?
คำตอบ: หัวหมุนอนุญาตให้หมุน ±90° ขึ้นอยู่กับการออกแบบ
